硅酸鋁陶瓷纖維毯針刺毯耐火度

文章出處：本站瀏覽次數(shù)：687發(fā)表時間：2020-01-15 07:47:52

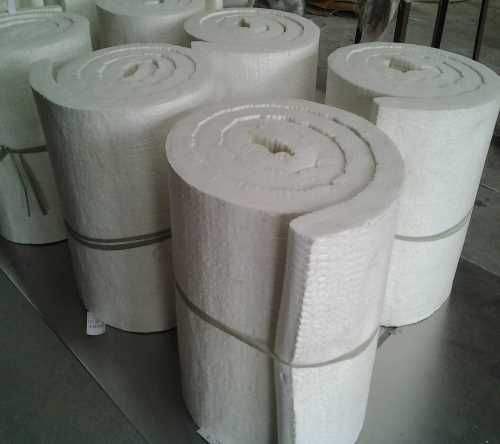

　　硅酸鋁陶瓷纖維毯針刺毯具備著良好的保溫隔熱性能，作為一種防火材料被廣泛的使用起來。其自身具備著諸多的優(yōu)良使用性質(zhì)，例如耐火度就是其中一項重要的指標(biāo)，一款好的針刺毯其耐火度一定是合格的，下面來給大家介紹一下其耐火度。

　　耐火度是指的硅酸鋁陶瓷纖維毯針刺毯在高溫下抗熔化的性能。耐火度不是材料的熔點，熔點是指熔融成液態(tài)的平衡溫度，如Al2O3的熔點為2015℃，SiO2的熔點為1713℃，MgO的熔點為2800℃等，一般陶瓷纖維針刺毯并非純物質(zhì)，是由多種礦物組成，其中還含有雜質(zhì)，沒有一個固定熔點，只有一定的熔融范圍。它的高溫結(jié)構(gòu)強度指標(biāo)，是其高溫荷重軟化點，測定方法是將直徑36mm,高50mm的圓柱體測試，在0.2MPa的壓力下，在高溫電爐中以規(guī)定的速度加熱，測定試樣開始變形、壓縮4%和壓縮40%（坍塌）時的三個溫度值。荷重軟化溫度是其工作性能中一項重要的指標(biāo)，有些材料盡管耐火度較高，但是荷重軟化點低，使用中應(yīng)注意。例如鎂磚的耐火度超過2000度，但它的荷重軟化開始溫度只有1500度，遠(yuǎn)遠(yuǎn)低于它的耐火度。

　　如何測定耐火度：將試樣制成一個上底每邊為2mm,下底每邊為8mm,高30mm的截頭等邊三角錐，把該三角錐與已知耐火度的標(biāo)準(zhǔn)錐一起放到高溫電爐內(nèi)升溫，以規(guī)定速度加熱到某一溫度時，待測三角錐和某號標(biāo)準(zhǔn)同時軟倒，錐尖正好接觸托盤表面時，這個標(biāo)準(zhǔn)錐的耐火度就是試樣耐火度。

下一篇：硅酸鋁纖維毯特性及保溫原理上一篇：硅酸鋁噴吹纖維毯使用壽命

硅酸鋁陶瓷纖維毯針刺毯耐火度

推薦產(chǎn)品

同類文章排行

最新資訊文章
